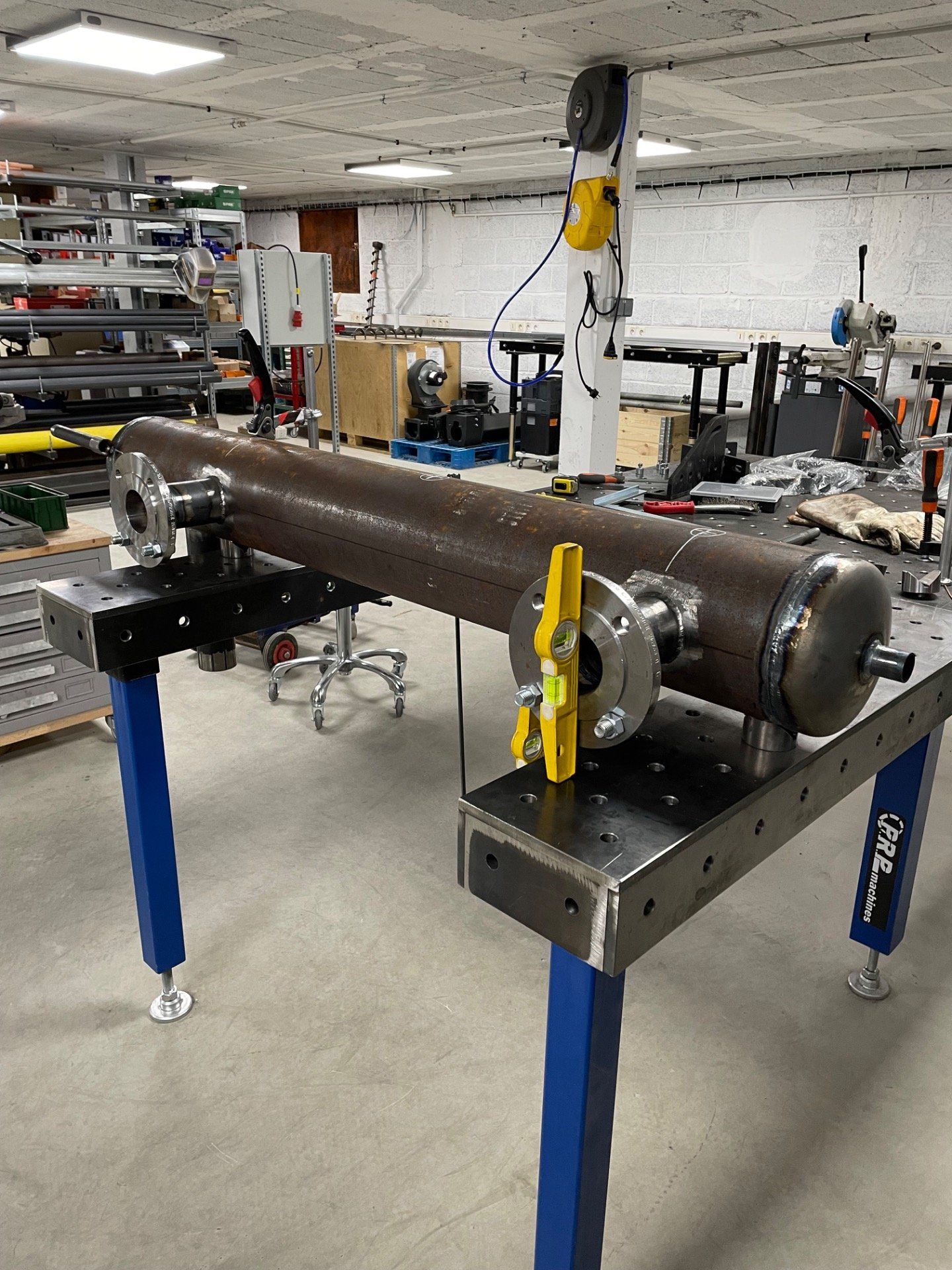

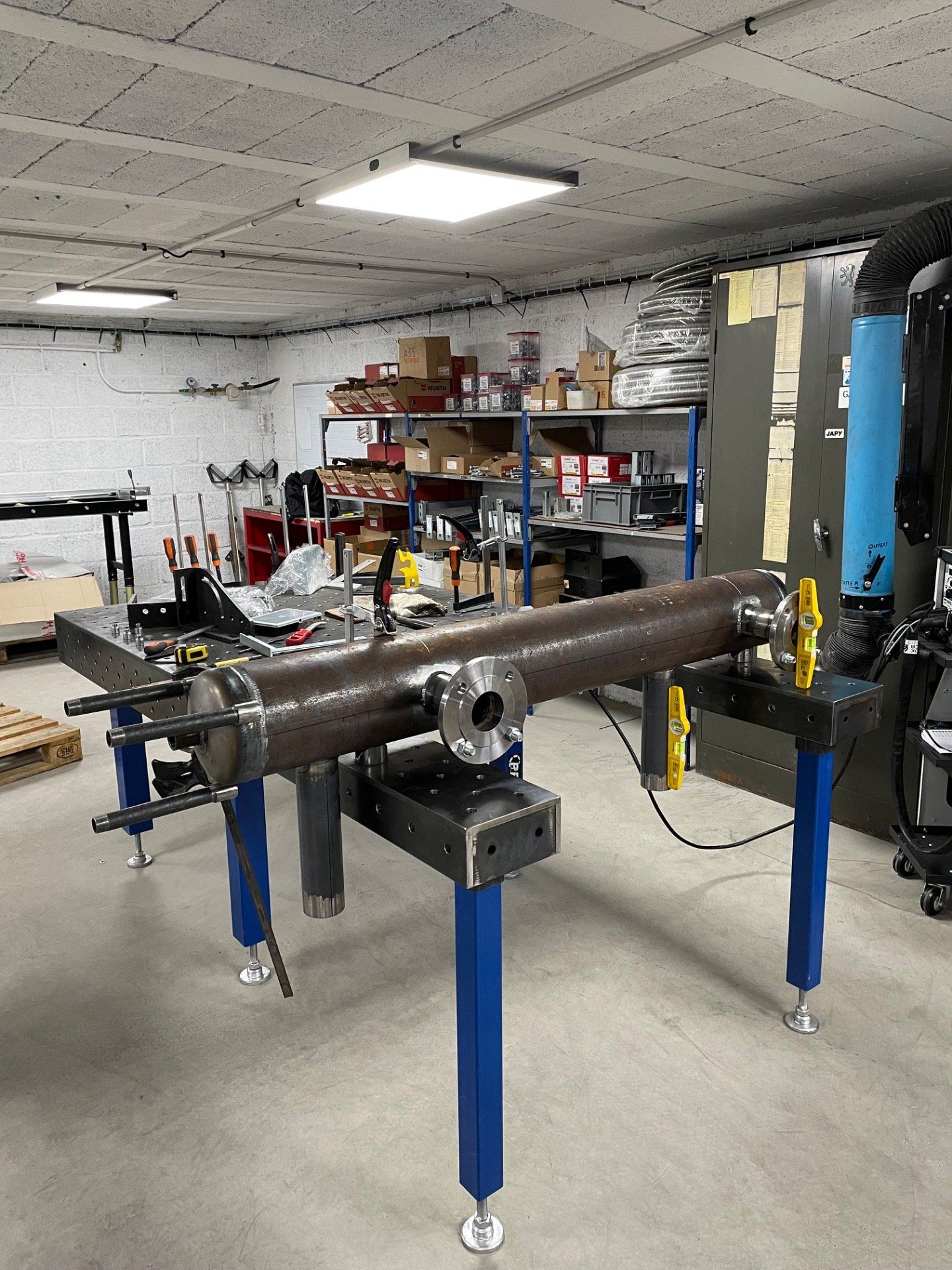

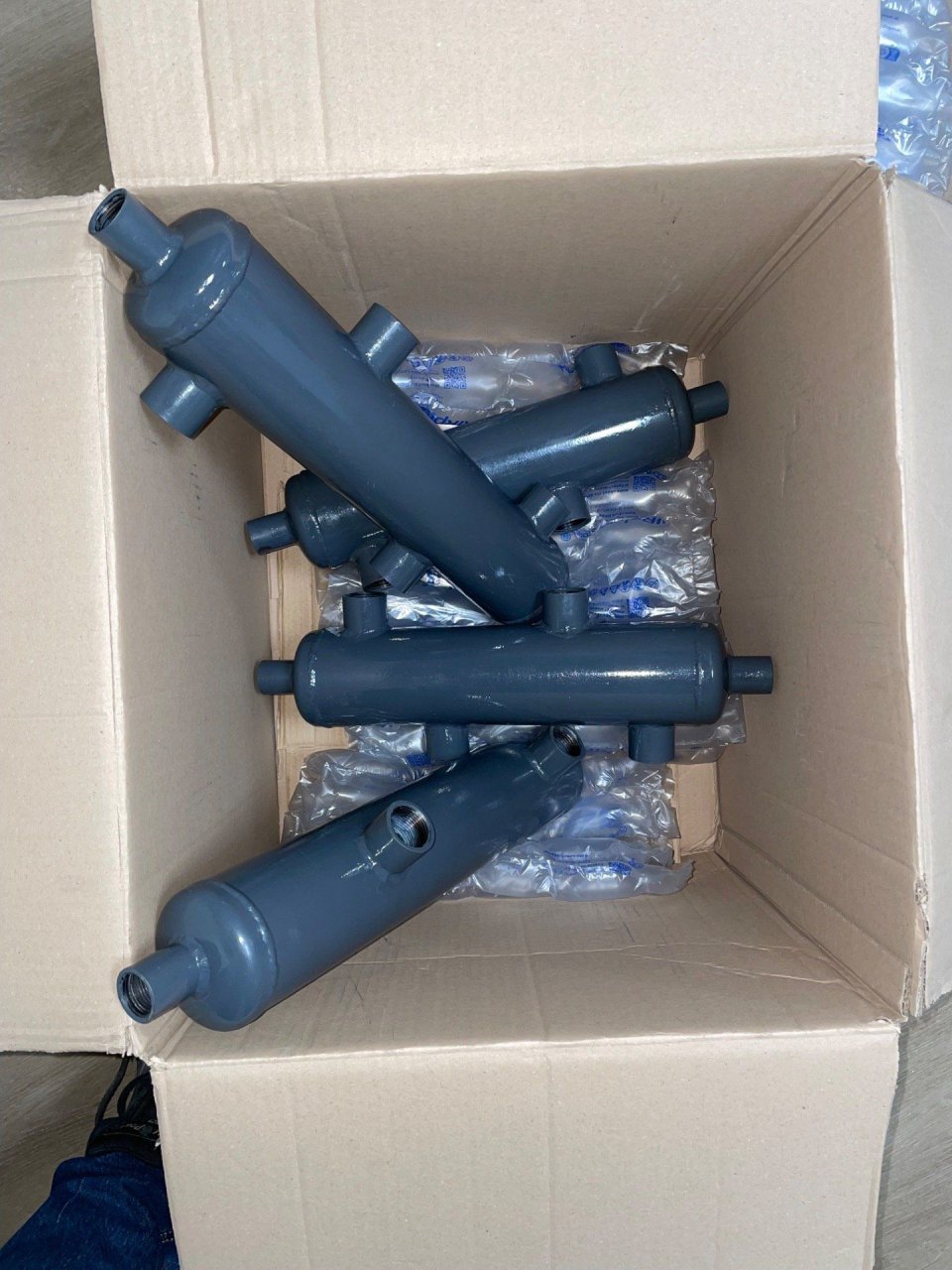

Bouteille casse-pression (séparateur hydraulique) dimensionnée sur vos débits et fabriquée dans notre atelier près
Prix à partir de 290,00€ HT

Conception Acier, piquages fileté, lisse ou sur brides.
Vidange en point bas et Purge haute. Essais en atel

Contacter notre Bureau d'études pour une offre de prix sur mesure rapide Tel : 02 78 77 58 00

Description

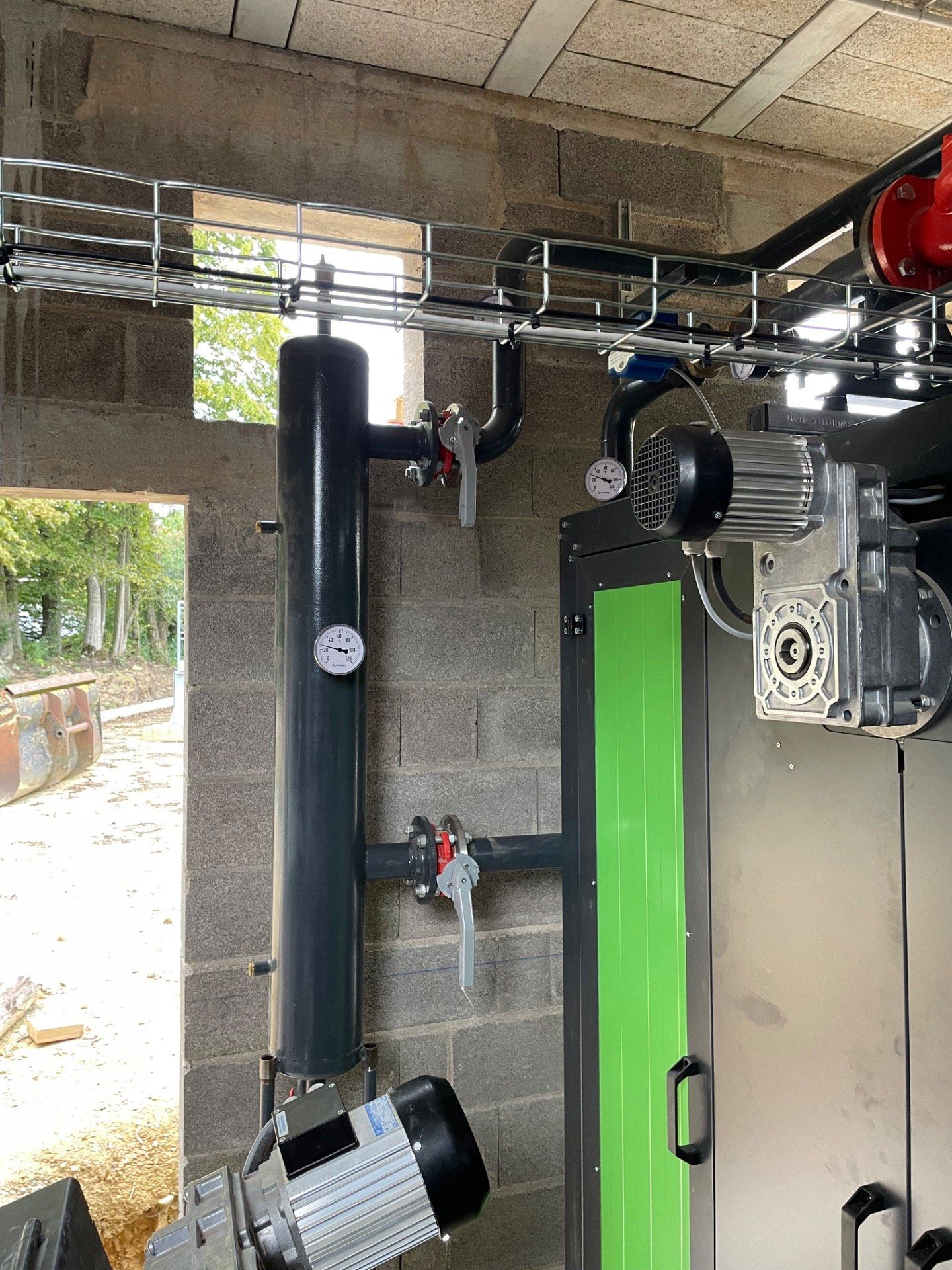

Une bouteille casse-pression dimensionnée pour votre chaufferie

Un modèle catalogue impose ses diamètres, ses hauteurs et ses positions de piquages. Sur une chaufferie existante ou un projet contraint, c'est souvent le point qui bloque. Chez Optelium, nous partons de vos débits et de votre implantation, puis nous fabriquons la bouteille casse-pression qui s'y adapte.

Dimensionnée sur vos débits : corps du DN 50 au DN 400, calculé pour une vitesse de passage basse.
Piquages là où vous en avez besoin : nombre, diamètres, hauteurs et orientation définis avec vous.
Raccordements au choix : filetés, lisses à souder ou à brides.
Essai en atelier avant départ, purge haute et vidange basse incluses.

Fabrication en 5 à 10 jours ouvrés après validation du plan.

À quoi sert une bouteille casse-pression ?
La bouteille casse-pression, aussi appelée bouteille de découplage, bouteille de mélange ou séparateur hydraulique, rend indépendants le circuit primaire (chaudière, pompe à chaleur, générateur biomasse) et le circuit secondaire (émetteurs, centrales de traitement d'air, réseaux).

Grâce à son grand diamètre, la perte de charge entre ses piquages est quasi nulle. Chaque pompe travaille donc sur son propre circuit, sans perturber les autres : les débits restent stables, la régulation aussi.


Son fonctionnement selon les débits

Débit primaire supérieur au débit secondaire : l'excédent d'eau chaude descend dans la bouteille et repart vers le générateur. Le départ secondaire est à la température du générateur.
Débit primaire inférieur au débit secondaire : une partie du retour secondaire remonte et se mélange à l'eau chaude. Le départ secondaire est plus froid que le départ générateur.
Débits équilibrés : la bouteille ne fait que transiter l'eau, sans mélange.
La faible vitesse dans le corps favorise aussi la séparation de l'air, évacué par la purge en point haut, et le dépôt des boues, évacuées par la vidange en point bas.

Avec une chaudière à condensation, on cherche au contraire à limiter le débit primaire pour garder un retour le plus froid possible. Le réglage dépend donc du générateur : nous le vérifions à chaque étude.

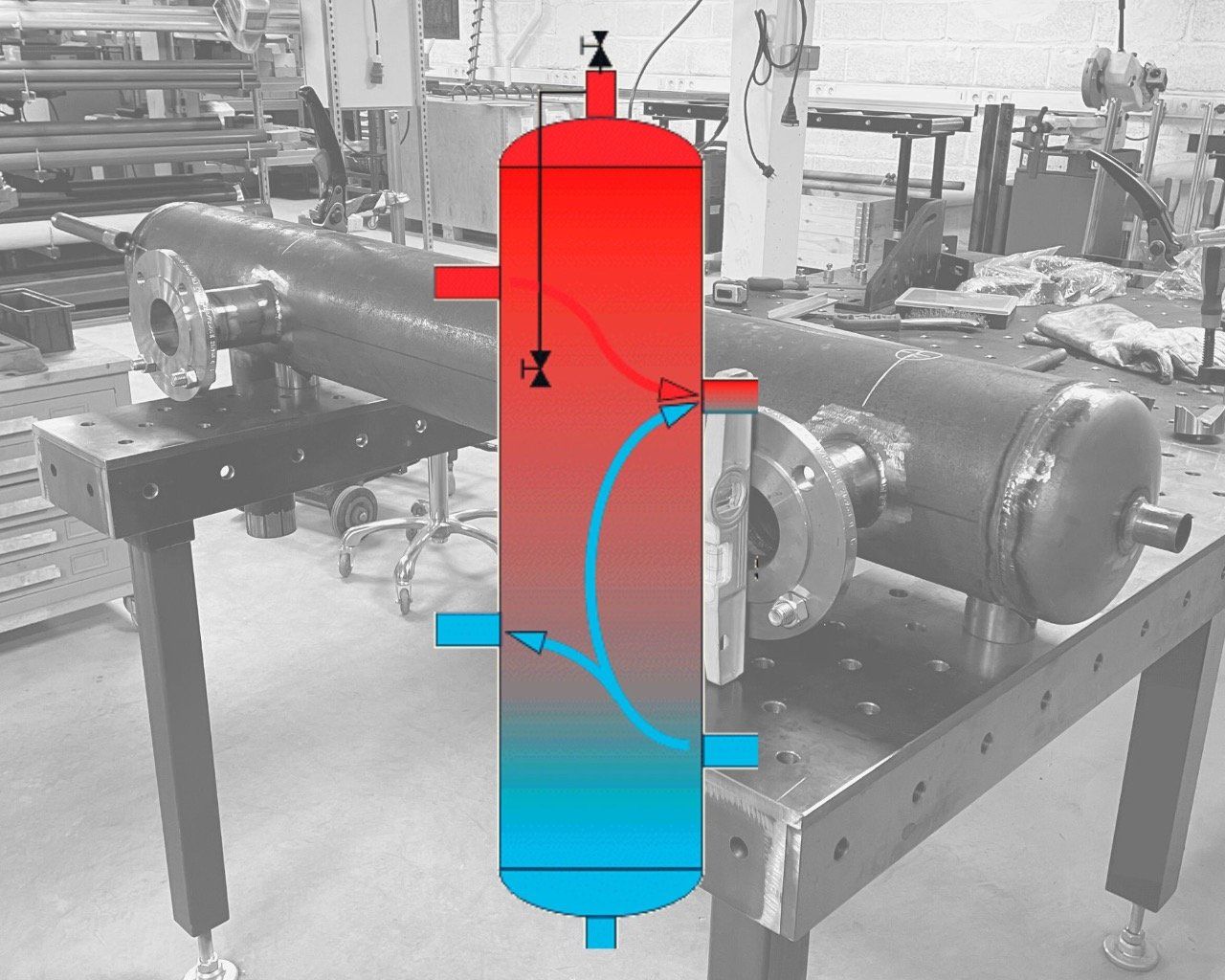

Schéma de principe

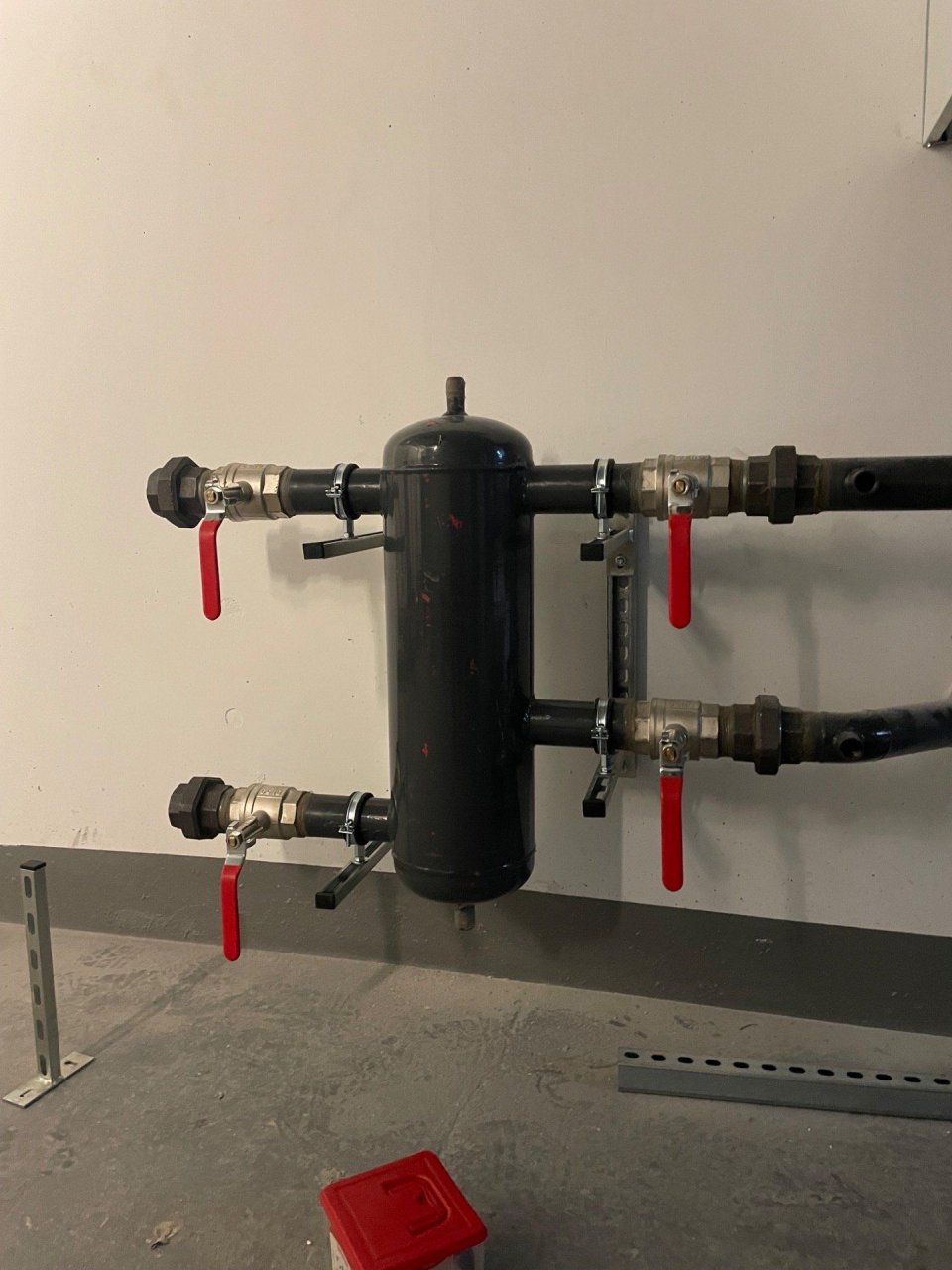

Le primaire se raccorde d'un côté, le secondaire de l'autre. Les départs sont en partie haute, les retours en partie basse. La purge se place au point haut, la vidange au point bas.
fabrication sur mesure bouteille casse pression


Comment dimensionner une bouteille casse-pression ?

1. Calculer le débit
Débit (m³/h) = Puissance (kW) ÷ (1,163 × ΔT en K)

2. En déduire le diamètre du corps
Pour une vitesse de 0,1 m/s dans la bouteille : diamètre intérieur (mm) ≈ 18,8 × √(débit en m³/h ÷ 0,1)

3. Vérifier la règle des « 3 d »
Le diamètre du corps représente environ trois fois celui des piquages, avec un écart suffisant entre piquages haut et bas pour stabiliser l'écoulement.

Exemple : chaudière de 300 kW, régime 80/60 °C (ΔT 20 K). Débit = 300 ÷ (1,163 × 20) = 12,9 m³/h. Diamètre ≈ 18,8 × √129 ≈ 214 mm, soit un corps DN 200 (vitesse 0,11 m/s) ou DN 250 pour plus de marge.

Tableau indicatif
CORPS DÉBIT MAX À 0,1 M/S PUISSANCE MAX À ΔT 20 K PUISSANCE MAX À ΔT 15 K
DN 50 0,8 m³/h 20 kW 15 kW
DN 65 1,4 m³/h 33 kW 24 kW
DN 80 1,9 m³/h 45 kW 34 kW
DN 100 3,2 m³/h 75 kW 57 kW
DN 125 4,9 m³/h 114 kW 86 kW
DN 150 7,2 m³/h 167 kW 125 kW
DN 200 12,1 m³/h 280 kW 210 kW
DN 250 19,2 m³/h 446 kW 334 kW
DN 300 27,1 m³/h 631 kW 473 kW
DN 400 42,7 m³/h 994 kW 746 kW
Valeurs indicatives pour tubes acier de série courante. Le dimensionnement définitif est validé lors de l'étude, gratuitement.



Questions fréquentes

Bouteille casse-pression, de découplage, de mélange : quelle différence ?

Aucune sur le principe. Les trois termes désignent le même équipement, un séparateur hydraulique entre production et distribution. « Casse-pression » insiste sur la suppression des interactions entre pompes, « mélange » sur le mélange des eaux quand les débits diffèrent.

Quel est le prix d'une bouteille casse-pression sur mesure ?

À partir de 290 € HT pour les petits diamètres. Le prix dépend du diamètre du corps, du nombre de piquages et du type de raccordement. Nous vous envoyons un prix ferme avec le plan, après une étude gratuite.

Quel délai de fabrication ?

5 à 10 jours ouvrés après validation du plan, selon le diamètre et le nombre de piquages.

Pouvez-vous remplacer un modèle catalogue existant ?

Oui. Donnez-nous les cotes de la bouteille en place (diamètres, entraxes, hauteurs, type de raccordement) : nous fabriquons une bouteille aux mêmes dimensions ou corrigée si l'ancienne était sous-dimensionnée.

Pouvez-vous fabriquer d'après notre propre plan ?

Oui. Bureaux d'études et installateurs nous envoient régulièrement leurs plans. Nous vérifions le dimensionnement et signalons les points à revoir avant fabrication.


Faut-il une bouteille casse-pression avec une chaudière à condensation ?

Elle reste utile dès que plusieurs circuits ou plusieurs générateurs cohabitent. Il faut alors surveiller le débit primaire pour ne pas réchauffer le retour chaudière et dégrader la condensation. Nous en tenons compte dans l'étude.


NOUS ETUDIONS ENSEMBLE VOTRE PROJET

Envoyez-nous la puissance, le régime de température et les diamètres de raccordement : nous revenons vers vous avec un plan coté et un prix. Par téléphone au 02 78 77 58 00, du lundi au jeudi de 9 h à 12 h et de 13 h à 18 h 30, le vendredi de 8 h à 12 h.

Voir aussi :



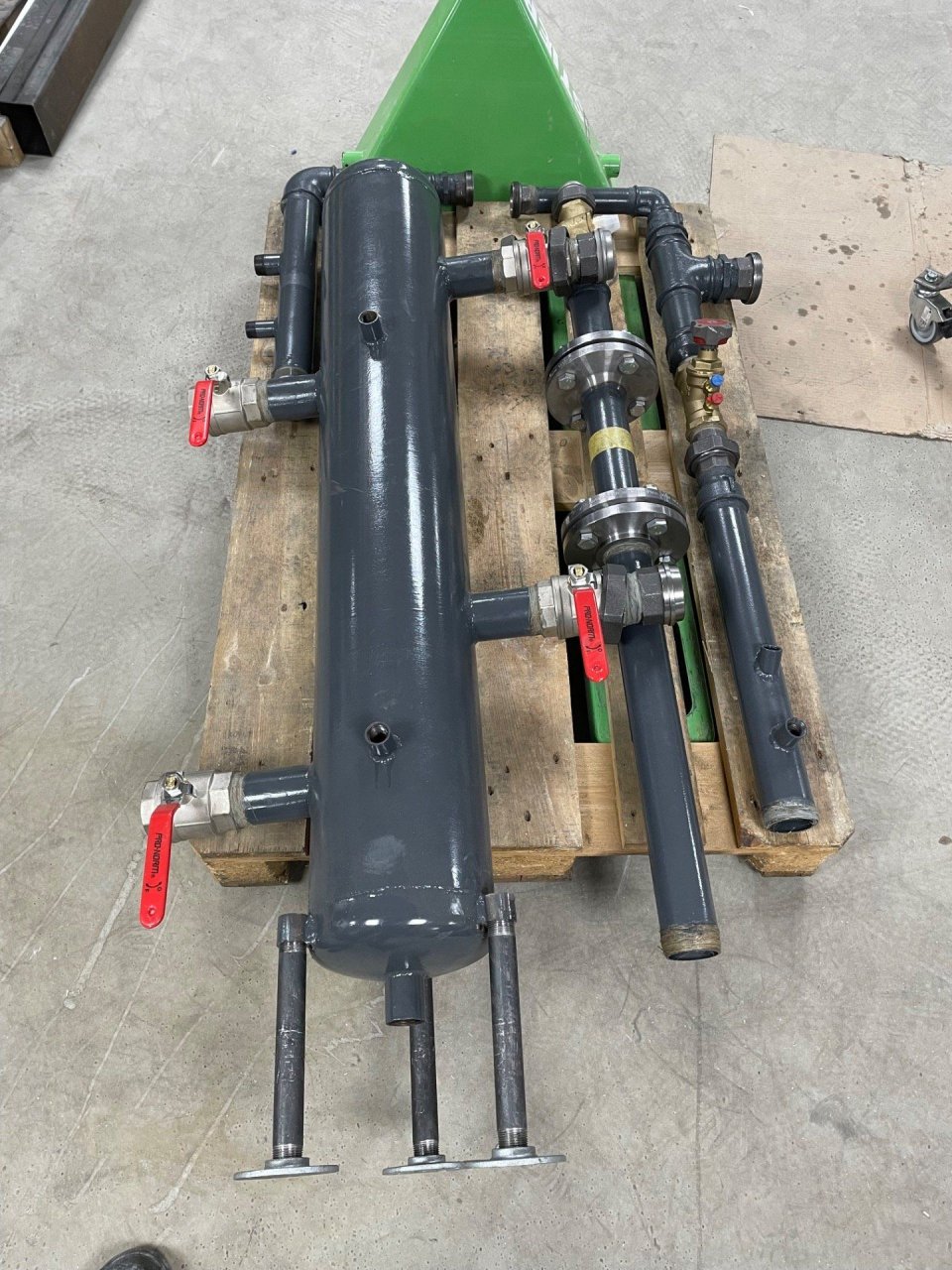

BOUTEILLE CASSE PRESSION SUR MESURE POUR CHAUFFERIE

DELAIS DE FABRICATION RAPIDE

5 à 10 JOURS

bouteille sur mesure
Caractéristiques
Corps
  • DN 50 au DN 400
Méthode de connexion
  • fileté ou bride
Type de matériau
  • acier
Finition de surface
  • peinture antirouille
Pression de service maximale
  • 6 Bar
Température de service maximale
  • 110°C
Filetage du point de vidange
  • DN 26
Purge d'air
  • DN 20
